El arco eléctrico es una descarga de corriente a través del aire entre conductores, o entre un conductor y tierra, que libera en milisegundos calor intenso, luz, presión y metal fundido. En una planta industrial ocurre sobre todo en tableros, centros de control de motores y subestaciones, y es la razón de las etiquetas, el EPP y los estudios de energía incidente.
Esta guía es el mapa del tema desde el lado de la planta, no desde el libro de física: qué lo provoca, qué exige la norma, qué estudios lo miden y cómo se reduce el riesgo.
En esta guía:
- El arco eléctrico en cifras
- Qué lo provoca en una planta
- Energía incidente y frontera de arco
- NFPA 70E y la norma mexicana
- Estudio de cortocircuito
- Estudio de arco eléctrico
- Etiquetado
- Equipo de protección personal
- Cómo reducir el riesgo
- Preguntas frecuentes
El arco eléctrico en cifras
Los números que ordenan todo lo demás, cada uno con su fuente:
| Dato | Valor |
|---|---|
| Energía que marca la frontera de arco | 1.2 cal/cm², inicio de quemadura de segundo grado en piel expuesta (NFPA 70E) |
| Categorías de EPP | 4, 8, 25 y 40 cal/cm² mínimos para las categorías 1 a 4 (NFPA 70E) |
| Revisión del estudio | Al cambiar el sistema y, como máximo, cada 5 años (NFPA 70E, 130.5(G)) |
| Letrero de advertencia | Obligatorio en tableros y CCM de sitios no residenciales (NOM-001-SEDE-2012, 110-16) |
| Límite del método de tablas en un CCM de 600 V | 65 kA de falla y 2 ciclos de despeje (NFPA 70E, tabla 130.7(C)(15)(a)) |
Qué provoca un arco eléctrico en una planta

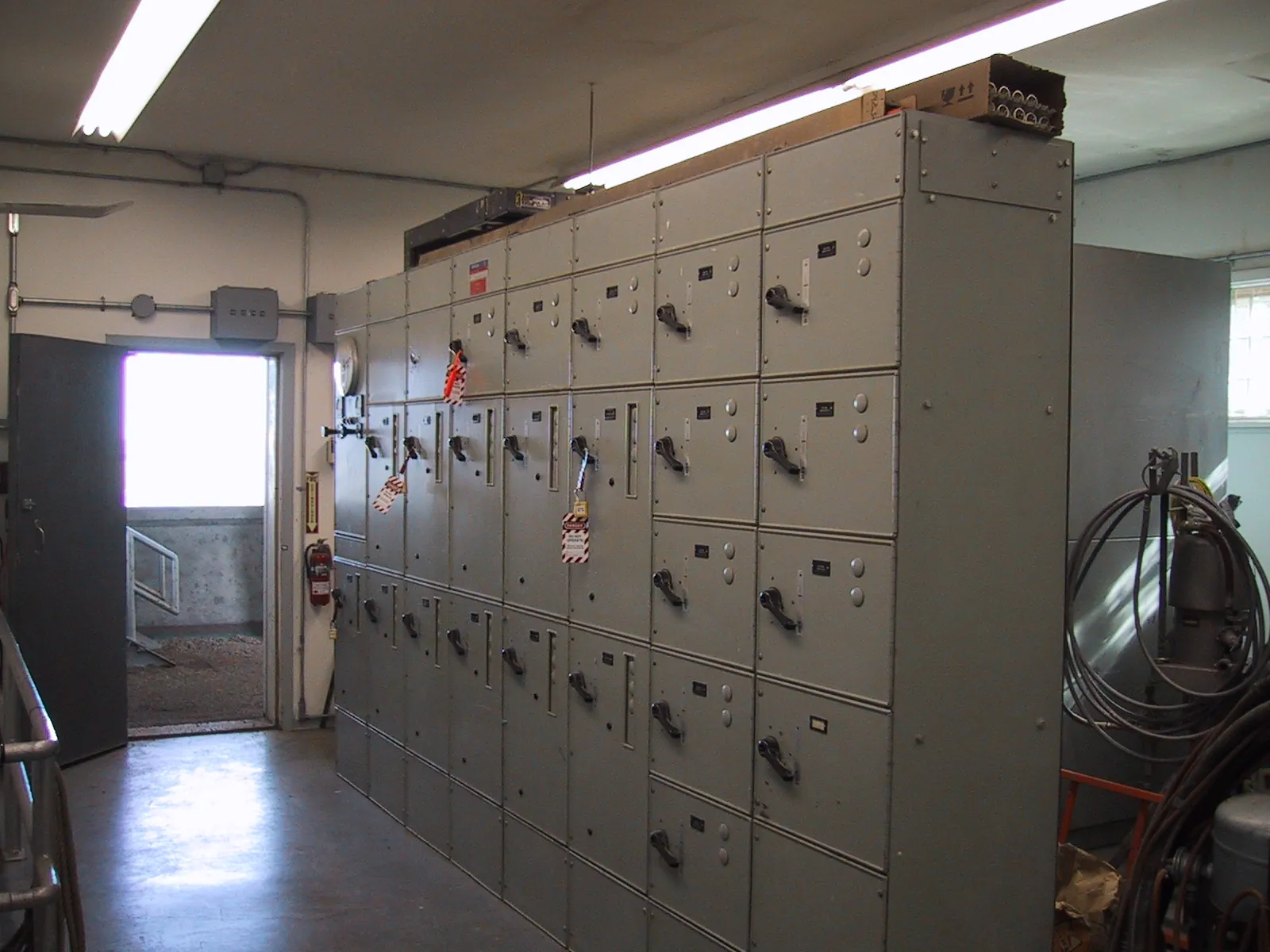

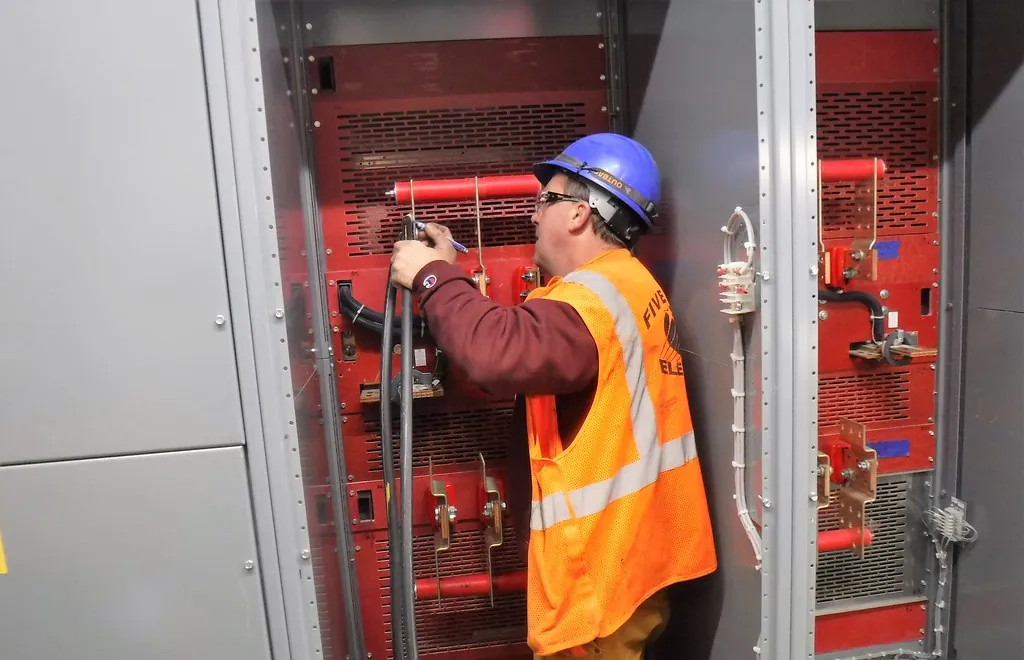

Casi siempre hay una persona trabajando cerca de equipo energizado. Las causas más repetidas son una herramienta o pieza que cae sobre barras vivas, la inserción o extracción de interruptores, conexiones flojas, polvo y humedad, roedores, aislamiento degradado y un instrumento de medición inadecuado.
Los casos documentados son de una cotidianidad incómoda:
| Causa | Caso documentado |
|---|---|
| Pieza que cae sobre barras vivas | Un perno sobre una barra de 480 V, investigado por NIOSH |
| Instrumento de medición inadecuado | Un multímetro sin la categoría correcta explotó en un tablero de 480 V; hubo dos muertos |
| Aislamiento degradado por el proceso | Arena que volvió quebradizo un cable, en un caso publicado por Littelfuse |
| Cortocircuito durante un mantenimiento | Terminal Pajaritos de Pemex, Coatzacoalcos, 24 de febrero de 2024: cinco trabajadores con quemaduras |
Riesgo de arco eléctrico: energía incidente y frontera de arco
El riesgo de arco eléctrico se mide en energía incidente: las calorías por centímetro cuadrado que llegarían a una persona a su distancia de trabajo. La frontera de arco es la distancia donde esa energía baja a 1.2 cal/cm², el umbral de una quemadura de segundo grado. Sin EPP adecuado no se trabaja dentro de esa frontera.
Dos cosas deciden cuánta energía se libera: cuánta corriente de falla hay disponible y cuánto tarda la protección en despejarla. Un interruptor lento puede convertir un evento menor en uno mayor. Por eso el tema es tanto de ingeniería como de seguridad, y por eso un buen jefe de mantenimiento termina sabiendo más de curvas de disparo de lo que pensaba al firmar su contrato.
NFPA 70E y la normativa mexicana
NFPA 70E es la norma estadounidense de seguridad eléctrica en el trabajo; en México no es ley, pero es la referencia técnica para calcular el riesgo de arco. Lo obligatorio aquí es la NOM-029-STPS-2011, que reconoce las quemaduras por arco eléctrico como riesgo, y la NOM-001-SEDE-2012, que exige marcar los tableros con la advertencia.
| Qué pide | Norma mexicana | NFPA 70E |
|---|---|---|
| Diagrama unifilar actualizado | Sí, NOM-029, 5.3 | Base del análisis de energía incidente |
| Advertencia en tableros y CCM | Sí, NOM-001, 110-16 | Etiqueta con energía incidente o categoría de EPP |
| EPP para trabajo con tensión | Sí, conforme a la NOM-017-STPS | Por categoría o por energía calculada |
| Estudio de energía incidente | No lo nombra | Sí, con revisión máxima cada 5 años |
La brecha está en el último renglón: la norma mexicana pide conocer el riesgo, pero no dice cómo calcularlo, y NFPA 70E llena ese hueco: es el manual extranjero que nadie importó oficialmente y todos consultan. Las aseguradoras también lo piden; en Estados Unidos, un estudio con más de cinco años ya se considera obsoleto.
Estudio de cortocircuito: la base de todo
Ningún cálculo de arco eléctrico empieza sin un estudio de cortocircuito, que dice cuánta corriente de falla puede circular en cada tablero. Junto con la coordinación de protecciones, que dice en cuánto tiempo abre cada interruptor, da las dos entradas del cálculo. Como describe Radthink, el estudio de arco necesita unifilar actualizado y los resultados de cortocircuito y coordinación. Sin ellos, las etiquetas son adivinanzas con letras naranjas.
Estudio de arco eléctrico: qué incluye y cuánto cuesta
Un estudio de arco eléctrico modela la red de la planta y calcula, en cada punto donde alguien puede trabajar, la energía incidente, la frontera de arco y el EPP requerido. Incluye levantamiento en sitio, cortocircuito, coordinación de protecciones, reporte técnico y etiquetas para cada equipo.
| Tamaño de planta | Rango publicado en EE. UU. |
|---|---|
| Pequeña | 3,500 a 6,000 dólares |
| Mediana | 6,000 a 14,000 dólares |
| Industrial grande | 14,000 a más de 22,000 dólares |
En México, los proveedores que lo ofrecen piden cotizar en lugar de publicar precios. La referencia pública más clara viene de Estados Unidos, y trae una advertencia útil: comparar propuestas solo por precio, sin comparar alcance, es el error más grande. Es como elegir casco por el color.
El dato que más mueve el costo y el plazo es el estado del diagrama unifilar. Si el plano no coincide con lo instalado, primero se levanta la realidad y luego se calcula.
Etiquetado de arco eléctrico

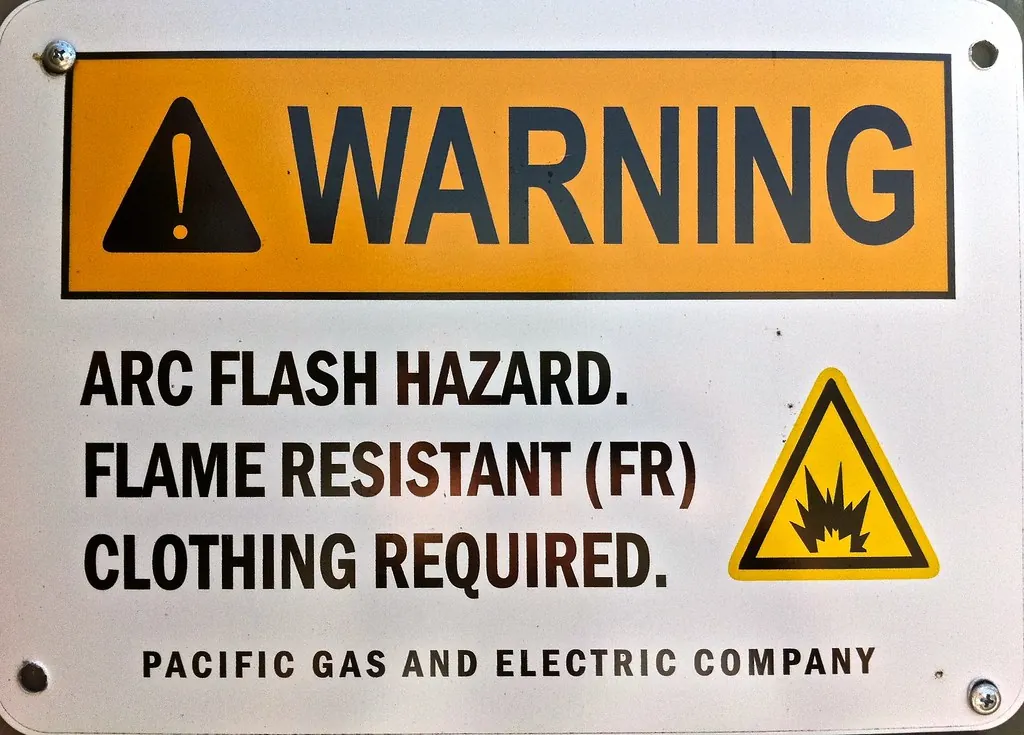

La etiqueta traduce el estudio al pie del tablero: tensión, energía incidente a la distancia de trabajo, frontera de arco, EPP requerido y fecha del análisis. Se pega en tableros, CCM y equipos donde se trabaja con la puerta abierta, y se actualiza cada vez que el estudio cambia.
En México hay un problema extra: etiquetas traducidas a medias. Radthink documenta “relámpago de arco” en lugar de arco eléctrico, “PPE” en lugar de EPP, textos mitad en inglés y distancias en pulgadas. “Relámpago de arco” suena a película de superhéroes, no a advertencia. Una etiqueta que el técnico no entiende a la primera no cumple su única función.
Equipo de protección personal contra arco eléctrico

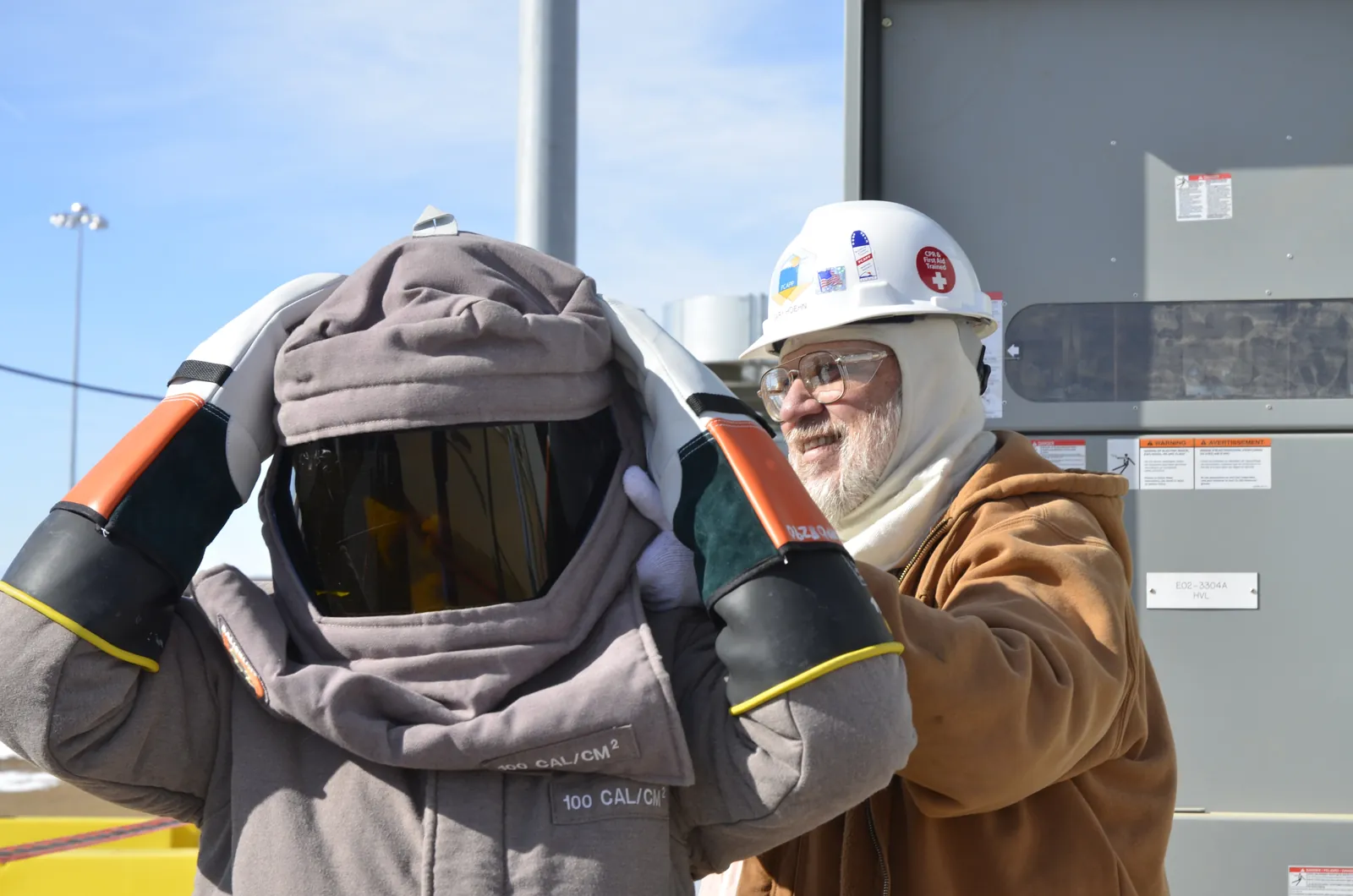

El EPP contra arco se elige por su rango de protección en cal/cm², no por su apariencia. NFPA 70E define cuatro categorías con mínimos de 4, 8, 25 y 40 cal/cm²; la categoría correcta sale de la etiqueta o del estudio. La ropa sintética común nunca entra en la lista, porque se funde sobre la piel.
El caso de NIOSH lo muestra: la chamarra de nylon del ayudante se fundió sobre su piel. Y un dato local que conviene revisar: la NOM-029 todavía menciona ropa de algodón para ciertas maniobras en líneas, mientras que NFPA 70E eliminó la categoría de algodón sin tratar en su edición 2015.
Cómo reducir el riesgo: protecciones eléctricas industriales
El orden correcto es el de siempre en seguridad: primero eliminar, luego reducir y al final proteger a la persona. Eliminar significa trabajar sin tensión; reducir, bajar la energía con protecciones más rápidas y más distancia; el EPP es la última barrera, no la primera.
- Eliminar. Desenergizar y asegurar el equipo. En el punto de conexión con CFE eso implica pedir una libranza, y aun así el equipo se considera energizado hasta probar la ausencia de tensión.
- Reducir la energía. Protecciones más rápidas, modos de mantenimiento en interruptores y relés de detección de arco. En un caso de Littelfuse, un relé de arco disparó en menos de un milisegundo y evitó entre 800,000 y un millón de dólares en daños y paro.
- Aumentar la distancia. Operación remota y herramientas largas: un ejemplo publicado baja de 43.9 a cerca de 11 cal/cm² al pasar de 18 a 36 pulgadas.
- Proteger a la persona. EPP de la categoría que marca la etiqueta, y capacitación para saber cuándo no abrir la puerta.
Todo empieza por saber qué hay instalado. Un unifilar al día y protecciones bien coordinadas son la base de los cuatro pasos, y es justo el punto de partida de nuestro servicio de levantamiento y actualización de diagrama unifilar.
Preguntas frecuentes
Es una descarga de corriente a través del aire entre conductores, o entre un conductor y tierra, que libera en milisegundos calor intenso, luz, presión y metal fundido. En la industria ocurre sobre todo en tableros, CCM y subestaciones.
Es la distancia a la que la energía incidente baja a 1.2 cal/cm², el umbral de una quemadura de segundo grado en piel expuesta. Dentro de esa distancia se requiere EPP contra arco.
No es ley en México. Lo obligatorio es la NOM-029-STPS-2011 y la NOM-001-SEDE-2012; NFPA 70E se usa como referencia técnica para calcular el riesgo y suele pedirse por aseguradoras y corporativos.
Cada vez que cambia el sistema eléctrico de forma que afecte los resultados y, como máximo, cada cinco años, según NFPA 70E.
Ropa y equipo con rango de protección contra arco. NFPA 70E define cuatro categorías con mínimos de 4, 8, 25 y 40 cal/cm². La categoría correcta la indica la etiqueta o el estudio del equipo.
Planta sin estudio vs planta con estudio
| Sin estudio | Con estudio |
|---|---|
| Letrero genérico de peligro | Etiqueta con energía incidente, frontera y EPP por equipo |
| EPP elegido por costumbre | EPP elegido por la categoría calculada |
| Protecciones sin revisar desde la puesta en marcha | Coordinación revisada y ajustes para bajar la energía |
| Unifilar que no coincide con lo instalado | Unifilar actualizado como base del cálculo |
| Sin fecha de revisión | Revisión con cada cambio y como máximo cada cinco años |
